1. La principal propuesta de valor de COG (Chip On Glass)
Hoy en día, muchas pantallas de cristal líquido realizan su función de visualización conectando un IC controlador de cristal líquido empaquetado, que se muestra físicamente a través de una placa de circuito impreso (es decir, PCB) (consulte la Figura 1a a continuación). Este concepto. (El siguiente artículo se refiere a él como&"dispositivo de montaje en superficie &" o el concepto de SMD) proporciona una solución mecánica más robusta, pero requiere un diseño de PCB más complejo y concentrado regionalmente.
La tecnología COG es otro método de diseño y su controlador de cristal líquido se monta directamente en la pantalla de visualización (consulte la Figura 1b a continuación). Este concepto (en lo sucesivo denominado concepto COG) reduce el número de trazas y capas en la PCB, reduce el tamaño y la complejidad de toda la placa de circuito y también reduce el paquete IC utilizado en el concepto SMD. El efecto general más obvio es reducir el costo de su sistema.

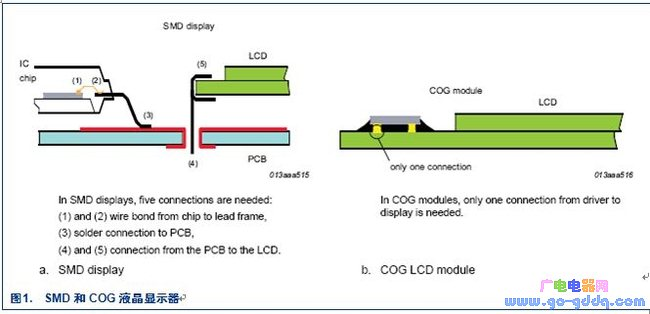

Pantalla física de PCB:
Contrariamente al concepto de SMD, COG requiere una estricta coordinación de producción y diseño entre los fabricantes de módulos IC y LCD. NXP tiene la fuerza para respaldar la aplicación de COG porque tiene una relación muy cercana con los principales fabricantes de módulos LCD en varias regiones del mundo, y tiene más de 10 años de experiencia en el diseño de controladores LCD para aplicaciones COG.
2 Concepto de dispositivo de montaje en superficie
Para las pantallas LCD SMD, la pantalla y los controladores de pantalla se montan directamente en la PCB. La conexión entre la pantalla y la PCB se realiza mediante pines fijos o conectores flexibles (ZEBRA). Tomando como ejemplo un controlador de segmento de cristal líquido de 4 * 60, tiene un máximo de 240 segmentos en el modo de multiplexación 1: 4. Como resultado, hay un máximo de 64 conexiones entre el controlador de pantalla y la PCB y entre la PCB y la pantalla. (La visualización de 128 segmentos y el ejemplo de 36 conexiones se muestran en la Figura 2).

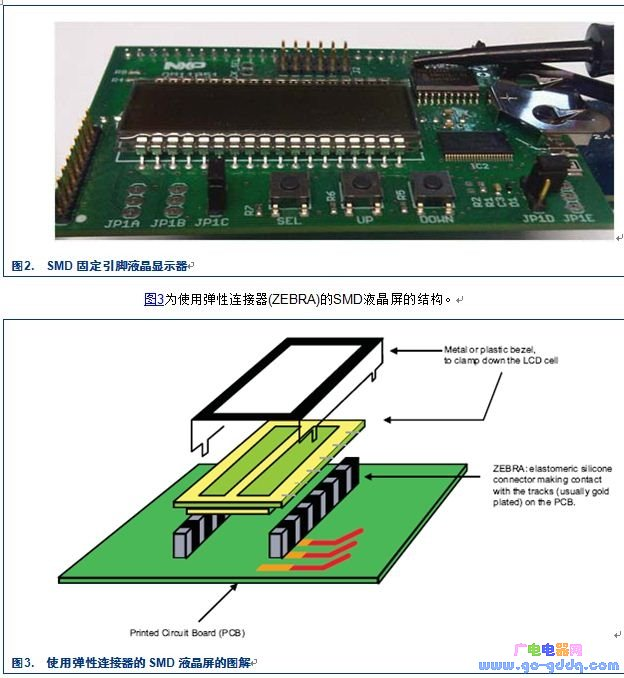

Mecanismos que utilizan pantallas LCD SMD flexibles:
La pantalla de visualización SMD consta de una celda de cristal líquido, un metal y su marco de plástico. Este último presiona su celda de cristal líquido en un conector flexible (ZEBRA) y luego lo conecta a la traza en la PCB. El conector ZEBRA está compuesto por segmentos conductores alternos de paso fino y segmentos de aislamiento, incrustados entre dos bandas de aislamiento. El marco de metal o plástico ejerce una especie de presión para apretar ligeramente la ZEBRA y asegurar un contacto estrecho entre la pantalla LCD y la PCB.
3. El concepto de pantalla LCD COG
Los componentes del módulo COG son:
La pantalla de visualización representa el área de visualización efectiva.
El anillo de sellado alrededor de la pantalla de visualización sirve para proteger y sellar la pantalla de visualización. Conecte la plataforma para proporcionar espacio para el controlador de LCD IC.
El propio IC del controlador LCD genera una señal para que la pantalla controle la unidad. Luego, el conector de panel flexible (FPC) conecta el controlador de pantalla IC al microcontrolador (consulte la Figura 4 a continuación).
En el módulo COG, una de las dos placas de vidrio que forman la pantalla LCD se extiende hacia afuera, proporcionando espacio para la instalación y conexión del controlador LCD (consulte la Figura 4 y la Figura 5 a continuación). Luego, a través del electrodo de óxido de indio y estaño (ITO) para establecer una conexión con la pantalla de visualización, el primero se monta en la superficie de la placa de vidrio y se conecta a los contactos de oro montados en las almohadillas de conexión del controlador IC a través de una película conductora anisotrópica (ACF).

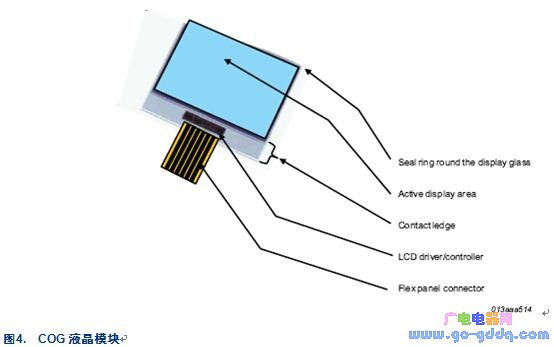

Diagrama del módulo LCD COG:
La tecnología de COG&tiene pocas restricciones en el diseño de módulos LCD:
Para COG, un controlador de pantalla IC no empaquetado es suficiente; solo se requiere que el controlador de pantalla IC tenga contactos dorados que puedan tocar las trazas ITO en la pantalla LCD.
El controlador de LCD IC se puede colocar en cualquier lado del área de visualización efectiva. Esto también permite que el controlador de cristal líquido IC se coloque en el lado más pequeño para minimizar su contacto con la plataforma y reducir su costo.
La tecnología de COG&permite que varios circuitos integrados de controlador de cristal líquido se conecten directamente a la plataforma de contacto en serie, de modo que pueda generar una resolución de pantalla mayor. La tecnología de COG&también permite que la pantalla se conecte a la posición más apropiada en la PCB, incluso si hay cierta distancia del microcontrolador.
