EDP es una interfaz de comunicación para pantallas de visualización de computadoras. La resolución de las computadoras que utilizan la interfaz de pantalla EDP será mayor que la de la interfaz LVDS. Generalmente, las pantallas de alta definición utilizan esta interfaz de comunicación, lo que significa que puede darse cuenta de lo que dijo&"ángulo de visión amplio &"." Función.
Tanto eDP como LVDS son interfaces de señal de video que se utilizan para conectar pantallas táctiles o pantallas en computadoras industriales. La interfaz LVDS utiliza una oscilación de voltaje muy bajo (aproximadamente 350 mV) para transmitir datos de manera diferencial en dos trazas de PCB o un par de cables balanceados, es decir, transmisión de señal diferencial de bajo voltaje. Es un método de transmisión de señal de video digital desarrollado para superar las deficiencias del alto consumo de energía y la gran interferencia electromagnética EMI al transmitir datos de alta velocidad de bits de banda ancha en modo de nivel TTL. La computadora industrial adopta la interfaz de salida LVDS, que puede hacer que la señal se transmita a una velocidad de varios cientos de Mbit / s en la línea de PCB diferencial o en el cable balanceado. Debido al modo de conducción de bajo voltaje y baja corriente, se obtienen bajo nivel de ruido y bajo consumo de energía.
La interfaz eDP es una interfaz totalmente digital basada en la arquitectura y el protocolo DisplayPort. Puede usar un conector más simple y menos pines para transmitir señales de alta resolución, y puede transmitir múltiples datos al mismo tiempo, por lo que la velocidad de transmisión es mucho mayor. En LVDS.
Características de la interfaz eDP:
1. La estructura de micropaquetes permite la transmisión simultánea de múltiples datos.
2. No se requiere un circuito de conversión LVDS y el circuito es simple.
3. EMI (interferencia electromagnética) más pequeña y potente función de protección de derechos de autor.
Tomemos como ejemplo una pantalla LCD en color de 1920x1200 y 24 bits. Si se utiliza la interfaz LVDS, se requieren 20 pares de líneas de transmisión de datos; si se utiliza la interfaz eDP, solo se requieren 4 pares de líneas. Se puede ver que las ventajas de la interfaz eDP son bastante obvias, especialmente en pantallas de alta definición. En los últimos años, para aumentar la velocidad de transmisión de datos entre el panel y el procesador, se ha utilizado una gran cantidad de interfaces eDP en computadoras industriales y tabletas industriales, y la interfaz eDP se está convirtiendo rápidamente en la interfaz principal.

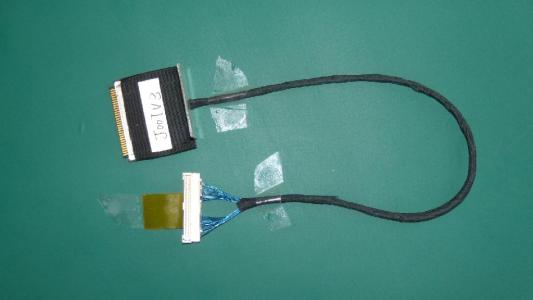

El cable de pantalla eDP se refiere a un cable plano con un pequeño paso de 0.3-0.5 para la interfaz de pantalla, que se divide en canal único y canal doble. El cable apantallado eDP consta generalmente de 2 grupos de alambres trenzados, 3 grupos de alambres trenzados, 5 grupos de alambres trenzados y 8 grupos de alambres trenzados. Los cables de pantalla de eDP comunes son 2 juegos de cables de señal (cables trenzados) y 3 juegos de cables de señal.
Los cables de pantalla LVDS se dividen en dos tipos: cables de definición estándar y cables de alta definición. La interfaz de pantalla de la línea de pantalla LVDS (línea HD) es de doble fila de 0,5 pasos, es decir, la línea JAE FIRE51P HD. El cable de pantalla LVDS (cable estándar) significa que la interfaz de pantalla tiene un paso de 1,0 y un paso de 1,25, y los terminales se ensamblan mediante remachado. Hay líneas comunes de ocho simples y ocho dobles. La mayoría de las ocho líneas simples son FIX-30P, DF141.25-30P, y las ocho líneas dobles son en su mayoría FIX-30Pin.
Explore la posibilidad de actualizar su X220 / X230, u otras computadoras portátiles existentes, a paneles de mayor resolución. Después de todo, actualizar la pantalla incorporada de la computadora portátil es completamente diferente a actualizar la pantalla externa general. En muchos casos, no es un asunto que pueda resolverse simplemente conectando el cable plano.
La primera es la limitación física. Después de todo, la carcasa A (carcasa frontal) y la carcasa B (marco de pantalla) de la computadora portátil son de tamaño fijo. El interior de la carcasa A también debe acomodar cables planos, antenas WLAN y WWAN, luces nocturnas ThinkLight, etc., y se utiliza el espacio interno. Ha llegado al extremo y es imposible instalar un panel LCD de mayor tamaño o que tenga una relación de largo y ancho incorrecta. Por lo tanto, el LG LP129QE1-SPA1 más solicitado (15:10 2560& Tiempos; 1700 a 12,9), debido al tamaño más grande y la relación de aspecto no cumple con el 16: 9 del panel original, si es forzado a instalar, los bordes superior e inferior de la pantalla no se atascarán. Entra, así no puedo&considerarlo en absoluto.
El segundo es la limitación del BIOS. Si la pantalla de su computadora portátil es una interfaz LVDS japonesa, debe tener el BIOS correspondiente para controlar la fuente de alimentación del panel, generar la resolución correcta, etc. El anterior reemplazo X60 / X61 de los paneles AFFS de alta resolución es el mejor ejemplo. Si instala un panel AFFS con la misma resolución que la pantalla original, solo necesita encontrar un adaptador de cable plano y cortar las pequeñas orejas del marco de la pantalla. Estos dos esfuerzos son suficientes. Si cambia a un panel AFFS de alta resolución 1440& TImes; 1050, aún tiene que seguir los pasos de cepillado de la versión modificada del BIOS. Si no hay un BOS compatible correctamente, es posible que los diferentes paneles de resolución no funcionen correctamente.
Tome el panel de resolución 1366& Tiempos; 768 original X220 / X230 como ejemplo, solo se necesita un cable plano LVDS de un solo canal para la conexión. Para admitir paneles LCD de alta resolución por encima de 1440&erios; Veces; 900 (inclusive), se debe utilizar un cable plano LVDS de dos canales con 29 hilos, de los cuales 16 hilos se utilizan para la transmisión de señales. (Nota: 18 bits=profundidad de color del panel de 6 bits x3, 24 bits=profundidad de color del panel de 8 bits x3).
